Sifat Elastisas Bahan, Persamaan Gerak Harmonik, Hukum Hooke, Pegas, Gaya Pemulih, Ayunan, Periode, Frekuensi, Fase, Sudut - Pada ketika Anda mengendarai motor atau mobil, pernahkah Anda mencicipi guncangan ketika motor atau kendaraan beroda empat Anda melewati lubang atau jalan yang tidak rata? Setelah kendaraan melewati lubang atau jalan yang tidak rata, kendaraan akan berguncang atau berayun beberapa kali, kemudian kendaraan Anda akan kembali berjalan dengan mulus. Tahukah Anda, mengapa kejadian tersebut terjadi? Pada setiap kendaraan, terdapat sebuah sistem pegas lentur yang berkhasiat untuk memperkecil efek goncangan pada kendaraan, yaitu shockbreaker. Tahukah Anda bagaimana prinsip kerja shockbreaker tersebut? Dalam hal apa sajakah sifat lentur suatu benda diaplikasikan? Bagaimanakah kekerabatan antara elastisitas benda dengan gerak harmonik? Agar sanggup menjawab pertanyaan-pertanyaan tersebut, pada Bab  ini akan dibahas materi wacana elastisitas benda dan gerak harmonik sederhana.

Gambar 1. Shockabsorber pada mobil. [1]

A. Sifat Elastis Bahan

Pada Subbab A ini, Anda akan mempelajari gaya pemulih pada pegas yang memenuhi Hukum Hooke. Anda juga akan mengetahui bahwa gaya pemulih tersebut timbul tanggapan sifat pegas yang elastis. Bagaimana sifat lentur benda padat secara Fisika? Tahukah Anda, besaran-besaran yang memilih elastisitas suatu benda? Agar Anda sanggup menjawab pertanyaan-pertanyaan tersebut, pelajarilah bahasan materi subbab berikut dengan saksama.

1. Sifat Elastis Benda Padat

Sebuah pegas atau per jikalau ditarik akan bertambah panjang. Jika ditekan, pegas atau per tersebut akan menjadi lebih pendek. Jika pegas atau per tersebut kemudian dilepaskan, pegas atau per akan kembali ke bentuknya semula. Benda yang mempunyai sifat menyerupai pegas atau per disebut benda elastis. Jika benda yang terbuat dari plastisin, lilin, atau tanah liat ditekan, sesudah gaya tekan dihilangkan, benda-benda tersebut tidak akan kembali ke bentuk semula.

Ada dua pengertian dasar dalam mempelajari sifat lentur benda padat, yaitu tegangan (stress) dan regangan (strain). Pembahasan mengenai keduanya diuraikan pada penggalan berikut.

a. Tegangan ( r )

Gambar 2. Sebuah batang yang mengalami tegangan.

Gambar 2a memperlihatkan suatu batang yang luasnya A. Setiap ujung batang tersebut mengalami gaya tarik sebesar F yang sama besar dan berlawanan arah. Batang itu dikatakan mengalami tegangan. Apabila ditinjau sebuah irisan tegak lurus pada panjang batang (garis putus-putus pada Gambar 2a), tarikan oleh gaya F akan tersebar rata pada luas penampang A, menyerupai ditunjukkan oleh pada Gambar 2b. Oleh alasannya yaitu itu, tegangan didefinisikan sebagai perbandingan besar gaya F terhadap luas penampang bidang A. Secara matematis dirumuskan:

          (1-1)

dengan :

F = gaya tekan/tarik (N),

A = luas penampang yang ditekan/ditarik (m²), dan

σ = tegangan/stress (N/m² atau pascal).

b. Regangan ( ra )

Gambar 3. Regangan sebuah batang sepanjang l adalah D l / l₀

Regangan ialah perubahan relatif ukuran atau bentuk benda yang mengalami tegangan. Gambar 3.2 memperlihatkan sebuah batang yang mengalami regangan tanggapan gaya tarik F. Panjang batang mula-mula adalah l₀. Setelah mendapat gaya tarik sebesar F, batang tersebut berubah panjangnya menjadi l . Dengan demikian, batang tersebut mendapat pertambahan panjang sebesar Δl, dengan Δl = l - l₀ . Oleh alasannya yaitu itu, regangan didefinisikan sebagai perbandingan antara pertambahan panjang benda dan panjang benda mula-mula. Secara matematis dirumuskan:
        (1-2)

dengan :

Δ l = pertambahan panjang (m),

lo = panjang mula-mula (m), dan

e = regangan (tidak bersatuan).

2. Modulus Elastisitas

Tegangan yang diharapkan untuk menghasilkan suatu regangan tertentu bergantung pada sifat materi dari benda yang mendapat tegangan tersebut. Menurut Hooke, perbandingan antara tegangan dan regangan suatu

benda disebut modulus Young atau modulus elastisitas benda tersebut. Secara matematis, modulus elastisitas dirumuskan sebagai berikut.

          (1-3)

dengan satuan E dalam N/m².

Menurut Hukum Hooke (bahasan mengenai Hukum Hooke ini akan Anda pelajari lebih rinci pada subbab B), gaya pemulih pada pegas yang berada di dalam batas elastisnya akan selalu memenuhi persamaan berikut.

F = -kD l                    (1-4)

dengan:

k = tetapan pegas (N/m),

Δl = pertambahan panjang pegas (m), dan

F = gaya yang bekerja pada pegas (N).

Tanda minus (–) Persamaan (1–4) menyatakan arah gaya pemulih yang selalu berlawanan dengan pertambahan panjang pegas. Dari Persamaan (1–3), diperoleh :

               (1-5)

Oleh alasannya yaitu F = kΔl, kekerabatan antara tetapan pegas dan modulus Young/modulus elastisitas sanggup dituliskan sebagai :

Tabel 1. Modulus Elastisitas (Harga Pendekatan)

Bahan	Modulus Young
Aluminium	0,7 × 1011 N/m2
Kuningan	0,91 × 1011 N/m2
Tembaga	1,1 × 1011 N/m2
Gelas	0,55 × 1011 N/m2
Besi	0,91 × 1011 N/m2
Timah	0,16 × 1011 N/m2
Nikel	2,1 × 1011 N/m2
Baja	2 × 1011 N/m2
Tungsten	3,6 × 1011 N/m2
Sumber: College Physics, 1983

Contoh Soal 1.

Sebuah kawat logam dengan diameter 1,25 mm dan panjangnya 80 cm digantungi beban bermassa 10 kg. Ternyata kawat tersebut bertambah panjang 0,51 mm. Tentukan:

a. tegangan (stress),

b. regangan (strain), dan

c. modulus Young zat yang membentuk kawat.

Kunci Jawaban :

Diketahui: d = 1,25 mm, l = 80 cm, m = 10 kg, dan Δl = 0,51 mm.

Contoh Soal 2.

Sebuah silinder yang terbuat dari baja panjangnya 10 m dan jari-jari 2 cm. Jika modulus elastisitas baja tersebut 2,0 × 1011 N/m², berapakah tetapan gaya baja tersebut?

Kunci Jawaban :

Diketahui: l = 10 m, r = 2 cm, dan t = 2,0 × 1011 N/m²

B. Gerak Harmonik Sederhana

Jika suatu benda bergerak bolak-balik terhadap titik tertentu, gerak benda itu disebut bergetar. Pada subbab ini Anda akan mempelajari jenis getaran yang dinamakan gerak harmonik sederhana. Contoh gerak menyerupai ini, antara lain gerak benda yang digantungkan pada suatu pegas dan gerak ayunan bandul yang amplitudonya kecil.

Pada gerak harmonik sederhana, benda akan selalu bergerak bolak-balik di sekitar titik kesetimbangannya secara terus-menerus. Dengan demikian, definisi gerak harmonik sederhana yaitu gerak bolak-balik benda melalui suatu titik kesetimbangan tertentu dengan banyaknya getaran benda dalam setiap sekon selalu konstan.

1. Gaya Pemulih

Gaya pemulih dimiliki oleh setiap benda lentur yang terkena gaya sehingga benda lentur tersebut berubah bentuk. Gaya yang timbul pada benda lentur untuk menarik kembali benda yang menempel padanya disebut gaya pemulih. Akibat gaya pemulih tersebut, benda akan melaksanakan gerak harmonik sederhana. Dengan demikian, pada benda yang melaksanakan gerak harmonik sederhana bekerja gaya pemulih yang selalu mengarah pada titik kesetimbangan benda.

a. Gaya Pemulih pada Pegas

Pegas yaitu salah satu pola benda elastis. Oleh alasannya yaitu sifat elastisnya ini, suatu pegas yang diberi gaya tekan atau gaya regang akan kembali ke keadaan setimbangnya mula-mula apabila gaya yang bekerja padanya dihilangkan. Gaya yang timbul pada pegas untuk mengembalikan posisinya ke keadaan setimbang disebut gaya pemulih pada pegas.

Gaya pemulih pada pegas banyak dimanfaatkan dalam bidang teknik dan kehidupan sehari-hari. Misalnya, pada shockbreaker kendaraan dan springbed. Di dalam shockbreaker terdapat sebuah pegas yang berfungsi meredam getaran ketika roda kendaraan melewati jalanan yang tidak rata. Dengan demikian, kendaraan sanggup dikendarai dengan nyaman. Demikian juga dengan springbed. Pegas-pegas yang tersusun di dalam springbed akan menawarkan kenyamanan ketika Anda tidur di atasnya. Bagaimanakah sifat-sifat gaya pemulih pada pegas ini apabila diuraikan secara Fisika? Agar Anda sanggup memahaminya, pelajarilah bahasan materi pada subbab ini.

Tokoh Fisika :

Robert Hooke

Lukisan yang diklaim sebagai wajah Robert Hooke. [2]

Hooke lahir di Freshwater Kepulauan Wight, Inggris. Ia banyak melaksanakan percobaan mengenai sifat lentur benda. Salah satu teorinya yang populer yaitu Hukum Hooke yang menjadi dasar teori elastisitas. Ia juga populer sebagai pembuat alat/ mesin sehingga namanya diabadikan sebagai nama sebuah versi mikroskop. Bukunya yang populer yaitu Micrographia. (Sumber: www.all iographies.com)

1) Hukum Hooke

Jika gaya yang bekerja pada sebuah pegas dihilangkan, pegas tersebut akan kembali ke keadaannya semula. Ilmuwan yang pertama-tama meneliti wacana ini yaitu Robert Hooke. Melalui percobaannya, Hooke menyimpulkan bahwa sifat lentur pegas tersebut ada batasnya dan besar gaya pegas sebanding dengan pertambahan panjang pegas. Agar Anda sanggup memahami percobaan yang dilakukan Hooke dengan baik, lakukanlah acara Mahir

Percobaan Fisika Sederhana 1.

Mengukur Pertambahan Panjang Pegas

Alat dan Bahan :

1. Satu pegas dengan jarum penunjuk di ujungnya
2. Lima beban masing-masing 50 gram
3. Statif
4. Penggantung beban
5. Penggaris atau skala pengukur

Prosedur :

1. Susunlah alat-alat percobaan menyerupai pada gambar.
2. Catatlah skala yang ditunjukkan oleh jarum penunjuk ketika pegas digantung tanpa beban.
3. Gantungkanlah beban 1 pada pegas, kemudian catat skala yang ditunjukkan oleh jarum penunjuk.
4. Ulangi langkah ke-3 dengan menambahkan beban 2, beban 3, beban 4, dan beban 5.
5. Tuliskanlah hasil pencatatan skala yang ditunjukkan oleh jarum penunjuk ke dalam tabel.
6. Kurangilah beban dari pegas satu per satu, kemudian tuliskan nilai skala yang ditunjukkan oleh jarum penunjuk ke dalam tabel.
7. Hitunglah skala penunjukan rata-rata untuk setiap berat beban dan pertambahan panjang pegas yang dihasilkannya.
8. Plot grafik pertambahan panjang pegas terhadap berat beban.
9. Diskusikan hasil percobaan Anda kemudian laporkan kepada guru.

Berat Beban (gram)	Penambahan Skala (cm)		Pembacaan Skala Rata-Rata	Pertambahan Panjang Pegas (cm)
	Penambahan Beban	Pengurangan Beban

Dari percobaan tersebut, Anda sanggup menyimpulkan bahwa suatu pegas apabila ditarik dengan gaya tertentu di tempat yang berada dalam batas kelentingannya akan bertambah panjang sebesar Δx. Dari hasil percobaan, juga didapatkan bahwa besar gaya pegas pemulih sebanding dengan pertambahan panjang pegas (Δx). Secara matematis, pernyataan tersebut sanggup dituliskan sebagai berikut.

F = -kΔ_x                       (1-6)

dengan k = tetapan pegas (N/m).

Persamaan (1–6) ini dikenal sebagai Hukum Hooke. Tanda negatif (–) diberikan alasannya yaitu arah gaya pemulih pada pegas selalu berlawanan dengan arah gerak pegas tersebut. Perhatikanlah grafik kekerabatan antara F dan Δx pada Gambar 4.

Gambar 4. Grafik kekerabatan antara gaya dan pertambahan penjang pegas.

Dari titik O hingga dengan titik P, grafik F–Δx berbentuk garis lurus. Dalam batasan ini, pertambahan panjang pegas linear dan titik P disebut sebagai batas linearitas pegas. Dari titik P hingga dengan titik Q, pertambahan panjang pegas tidak linear sehingga F tidak sebanding dengan Δx. Namun hingga titik Q ini pegas masih bersifat elastis. Di atas batas lentur ini terdapat tempat tidak lentur (plastis). Pada tempat ini, pegas sanggup putus atau tidak kembali ke bentuknya semula, walaupun gaya yang bekerja pada pegas itu dihilangkan. Hukum Hooke hanya berlaku hingga batas linearitas pegas.

Dari grafik F– Δx pada Gambar 4. juga sanggup ditentukan tetapan pegas (k) pada batas linearitas pegas, yaitu:

k = F/Δx = tan α = kemiringan grafik F(-Δx)                    (1-7)

Contoh Soal 3.

Benda bermassa 4,5 kg digantungkan pada pegas sehingga pegas itu bertambah panjang sebesar 9 cm. Berapakah tetapan pegas tersebut?

Kunci Jawaban :

Diketahui: m = 4,5 kg, g = 10 m/m², dan Δx = 9 cm.

F = k Δx

mg = k Δx

(4,5 kg)(10 m/s²) = (k)(0,09 m)
k = (45kg / 0,09 m) = 500 N/m

Contoh Soal 4.

Sebuah pegas yang digantungkan vertikal panjangnya 10 cm. Jika pegas diberi beban 1,2 kg, pegas akan bertambah panjang menjadi 19 cm. Berapakah panjang pegas tersebut jikalau diberi beban 1 kg?

Kunci Jawaban :

Diketahui: x₁ = 10 cm, m₁ = 1,2 kg, x₂ = 19 kg, dan m₂ = 1 kg.

mg = k Δx → m ≈ Δx

Massa beban (m) berbanding lurus dengan pertambahan panjang (Δx) sehingga diperoleh persamaan :

x = 17,5 cm.

2) Susunan Pegas

Konstanta pegas sanggup berubah nilainya, apabila pegas-pegas tersebut disusun menjadi rangkaian. Hal ini diperlukan, jikalau Anda ingin mendapat suatu nilai konstanta pegas untuk tujuan mudah tertentu, contohnya dalam merancang pegas yang dipakai sebagai shockbreaker. Besar konstanta total rangkaian pegas bergantung pada jenis rangkaian pegas, yaitu rangkaian pegas seri atau rangkaian pegas paralel.

a) Seri/Deret

Gambar 5. Rangkaian pegas seri dengan konstanta masing-masing k1 dan k2.

Perhatikanlah Gambar 5. Gaya yang bekerja pada setiap pegas yaitu sebesar F. Dengan demikian, setiap pegas akan mengalami pertambahan panjang sebesar Δx₁ dan Δx₂. Pertambahan panjang total kedua pegas adalah Δx_total = Δx₁ dan Δx₂. Menurut Hukum Hooke, konstanta pegas total rangkaian pegas yang di susun seri tersebut yaitu :

(1-8)

Secara umum, konstanta total pegas yang disusun seri dinyatakan dengan persamaan :

  (1-9)

dengan kn = konstanta pegas ke-n.

b) Paralel

Gambar 6. Rangkaian pegas paralel dengan konstanta masing-masing k1 dan k2.

Gambar 6. memperlihatkan dua pegas yang dirangkai secara paralel. Jika rangkaian pegas itu ditarik dengan gaya sebesar F, setiap pegas akan mengalami gaya tarik sebesar F₁ dan F₂  dengan Ftotal = F₁ + F₂  Setiap pegas juga akan mendapat pertambahan panjang sebesar Δx₁ dan Δx₂. Oleh alasannya yaitu Δx₁ dan Δx₂, konstanta pegas total untuk rangkaian pegas paralel berdasarkan Hukum Hooke yaitu :

 (1-10)

Secara umum, konstanta total pegas yang dirangkai paralel dinyatakan dengan persamaan :

k_total = k₁ + k₂ + k₃ + ... + k_n                         (1-11)

dengan k_n = konstanta pegas ke-n.

Contoh Soal 5.

Dua pegas identik mempunyai tetapan pegas 600 N/m. Tentukanlah konstanta sistem pegas jika:

a. disusun seri

b. disusun paralel

Kunci Jawaban :

Diketahui: k₁ = k₂ 600 N/m.

Contoh Soal 6.

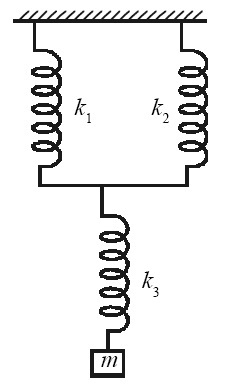

Perhatikanlah gambar sistem pegas di bawah ini.

Jika k₁ = k₂ = 600 N/m, k₃ = 1.200 N/m, dan m = 3 kg, tentukanlah:

a. tetapan sistem pegas, dan

b. pertambahan panjang sistem pegas.

Kunci Jawaban :

Diketahui: k₁ = k₂ = 600 N/m, k₃ = 1.200 N/m, g = 10 m/s², dan m = 3 kg.

Perhatikanlah ilustrasi gerakan pegas dan gaya pemulihnya yang diperlihatkan pada Gambar 7.

Gambar 7. (a) Sebuah pegas digantung tanpa beban. (b) Pegas digantung dengan beban sehingga panjang pegas bertambah sebesar Δl₁. (c) Pegas digantung dengan beban dan ditarik gaya sehingga bertambah panjang sebesar Δl₂.

Gambar tersebut memperlihatkan suatu pegas yang konstanta pegasnya k dan panjangnya ketika belum digantungi beban adalah l. Setelah benda bermassa m digantungkan pada pegas, menyerupai pada Gambar 7b, pegas bertambah panjang sebesar Δl dan berada dalam keadaan setimbang. Gaya pemulih yang timbul pada pegas sama dengan berat benda, mg. Apabila pegas yang digantungi beban itu ditarik ke bawah dengan gaya sebesar F, pegas bertambah panjang sebesar Δl₂, menyerupai terlihat pada Gambar 7c.

Pada ketika ini, gaya pemulih pada pegas memenuhi kekerabatan sesuai Hukum Hooke F = –kΔl dengan Δl = Δl₂.

Contoh Soal 7.

Pegas yang tergantung tanpa beban panjangnya 25 cm. Kemudian, ujung bawah pegas digantungi beban 100 gram sehingga panjang pegas menjadi 30 cm. Jika beban ditarik ke bawah sejauh 4 cm dan percepatan gravitasi Bumi 10 m/s², tentukan gaya pemulih pada pegas itu.

Kunci Jawaban :

Perhatikanlah gambar.

Diketahui: y = 25 cm, y₁ = 30 cm, y2 = 4 cm, m = 100 g, dan g = 10 m/s².

Pada posisi gambar (b) :

mg = ky₁

(0,1 kg)(10 m/s) = k(0,05 m)

k = 20 N/m

Pada posisi gambar (c) :

F = ky₂ = (20 N/m) (0,04 m) = 0,8 N

b. Gaya Pemulih pada Ayunan Matematis

Ayunan matematis atau ayunan sederhana merupakan suatu partikel massa yang tergantung pada suatu titik tetap pada seutas tali, di mana massa tali sanggup diabaikan dan tali tidak sanggup bertambah panjang. Contoh ayunan matematis ini yaitu jam bandul.

Perhatikanlah Gambar 8a. Sebuah beban bermassa m tergantung pada seutas kawat halus kaku sepanjang l dan massanya sanggup diabaikan. Apabila bandul itu bergerak vertikal dengan membentuk sudut θ, menyerupai terlihat pada Gambar 8b, gaya pemulih bandul tersebut ialah mg sin θ. Secara matematis sanggup dituliskan :

F = – mg sinθ                          (1-12)

Oleh alasannya yaitu :

Persamaan (3–12) sanggup dituliskan sebagai berikut.

Gambar 8. (a) Sebuah bandul digantungkan pada kawat halus sepanjang l . (b) Kemudian, bandul disimpangkan sejauhθ sehingga gaya pemulih bandul yaitu F = -mg sinθ = -mg (y/l)

Contoh Soal 8.

Sebuah ayunan sederhana mempunyai panjang tali = 40 cm dengan beban = 100 gram. Tentukanlah besar gaya pemulihnya jikalau benda disimpangkan sejauh 4 cm dan percepatan gravitasi di tempat itu = 10 m/s².

Kunci Jawaban :

Diketahui: l = 40 cm, m = 100 g, y = 4 cm, dan g = 10 m/s². Besar gaya pemulih pada ayunan yaitu :

Contoh Soal 9.

Sebuah ayunan sederhana mempunyai panjang tali 30 cm dengan beban 200 gram. Berapa jauh benda harus disimpangkan semoga besar gaya pemulihnya 0,4 N?

Kunci Jawaban :

Diketahui: l = 30 cm, m = 200 g, dan F = 0,4 N.

Besar gaya pemulih pada ayunan yaitu :

2. Persamaan Gerak Harmonik Sederhana

a. Persamaan Simpangan Gerak Harmonik Sederhana

Persamaan gerak harmonik sederhana didapatkan dari proyeksi gerak melingkar beraturan pada sumbu-x atau sumbu-y. Perhatikanlah Gambar 9 yang memperlihatkan sebuah kereta mainan sedang bergerak melingkar di jalurnya.

Gambar 9. Rangkaian alat sederhana yang memperlihatkan kekerabatan antara GMB dan gerak harmonik sederhana. Saat kereta mainan bergerak di jalur melingkar dengan kecepatan tetap, bayangannya akan bergerak harmonik sederhana.

Dalam hal ini, kereta mainan tersebut bergerak melingkar beraturan dan bayangan kereta mainan yang terbentuk tanggapan cahaya lampu yang diarahkan padanya akan bergerak bolak-balik. Perhatikanlah Gambar 10.

Gambar 10. Proyeksi titik P yang bergerak melingkar beraturan pada sumbu-x yaitu x0 cosθ .

Apabila kereta mainan itu diumpamakan sebagai titik P yang bergerak melingkar beraturan dengan kecepatan tetap v₀ dan jari-jari bulat R = x₀, titik P tersebut akan bergerak bolakbalik di antara +x₀ dan –x₀. Posisi titik P berdasarkan sumbux dinyatakan sebagai

x = x₀ cosθ                          (1-13)

Di kelas X, Anda telah mempelajari bahwa periode (T) yaitu waktu yang dibutuhkan untuk melaksanakan satu putaran penuh. Oleh alasannya yaitu θ= 2π maka waktu yang dibutuhkan oleh titik P untuk bergerak dari titik +x₀ hingga ke posisinya digambar yaitu :
                         (1-14)

Dengan demikian, kekerabatan antara sudut dan waktu sanggup juga dituliskan sebagai :
                           (1-15)

Apabila Persamaan (1–15) disubstitusikan ke Persamaan (1–14) didapatkan :
   (1-16)

Anda telah mengetahui bahwa frekuensi berbanding terbalik dengan periode

Anda telah mengetahui bahwa frekuensi berbanding terbalik dengan periode :

Dengan demikian, Persamaan (1–16) sanggup ditulis sebagai :

x = x₀ cos 2πft     (1-17)

Oleh alasannya yaitu :

ω (kecepatan sudut), Persamaan (1–16) dan Persamaan (1–17) sanggup dituliskan :

x = x₀ cosω t           (1-18)

dengan:

x = simpangan getaran benda (m),
x₀ = jari-jari bulat atau amplitudo atau simpangan terjauh getaran benda (m),
ω = kecepatan sudut (rad/s), dan
t = waktu getar (sekon).

Persamaan-persamaan yang telah diuraikan, yaitu Persamaan (1–13) hingga Persamaan (1–18) menyatakan gerak melingkar benda yang diproyeksikan terhadap sumbu-x. Apabila gerak melingkar benda diproyeksikan berdasarkan sumbu-y, persamaan posisi benda dinyatakan sebagai y = y₀ sinθ sehingga diperoleh persamaan simpangan gerak harmonik sederhana :

y = y₀ sinω t                              (1-19)

Gambar 11. memperlihatkan kekerabatan antara simpangan (y) terhadap waktu (t) dari persamaan simpangan y = A sin ω t. Dari grafik tersebut sanggup diketahui bahwa nilai simpangan (ymaks) = A, yaitu amplitudo simpangan tersebut.

Gambar 11. Proyeksi titik P terhadap sumbu-y yaitu y = y0 sinθ.

b. Persamaan Kecepatan Gerak Harmonik

Anda telah mempelajari bahwa kecepatan yaitu adalah turunan pertama dari fungsi posisi. Hal ini juga dalam gerak harmonik. Kecepatan gerak harmonik. Secara matematis, dituliskan sebagai berikut :

  (1-20)

dengan:

A = amplitudo/simpangan maksimum getaran (m),
ω = kecepatan sudut (rad/s), dan
t = waktu getar (sekon).

Apabila persamaan simpangan gerak harmonik dinyatakan dalam arah sumbu-x, persamaan kecepatan gerak harmoniknya yaitu :

    (1-21)

Nilai kecepatan maksimum untuk Persamaan (1–20) dan (1–21) diperoleh ketika nilai cosω t atau sinω t = 1 sehingga didapatkan nilai kecepatan maksimum gerak harmonik yaitu :

v_maks = Aω                 (1-22)

Oleh karena sin² ωt + cos² ωt = 1 dan A² cos² ωt = A² – A² sin² ωt, kecepatan getar sanggup juga dihitung dengan rumus lain, yaitu :

c. Persamaan Percepatan Gerak Harmonik

Persamaan percepatan gerak harmonik sanggup ditentukan dari turunan pertama persamaan kecepatan gerak harmonik terhadap waktu. Secara matematis, penulisannya yaitu sebagai berikut.

    (1-24)

Oleh alasannya yaitu A sinω t = y, persamaan percepatan gerak harmonik sanggup dituliskan menjadi :

a = –ω²y                       (1-25)

Nilai percepatan maksimum untuk Persamaan (1–24) diperoleh ketika sinω t = 1 sehingga nilai percepatan maksimum gerak harmonik dinyatakan sebagai :

a_maks = –Aω²                    (1-26)

Tanda negatif (–) pada persamaan percepatan gerak harmonik memperlihatkan bahwa arah percepatan gerak selalu menuju ke titik kesetimbangannya, yaitu y = 0.

Catatan Fisika :

Shockbreaker

Pegas dan fluida kental yang terdapat pada shock breaker kendaraan menjadikan efek redaman terhadap gerak harmonik yang terjadi ketika kendaraan berguncang. Redaman ini dibutuhkan semoga kendaraan tidak berosilasi selamanya.

Contoh Soal 10.

Sebuah titik materi melaksanakan gerak harmonik dengan amplitudo 5 cm. Berapakah simpangannya pada ketika sudutnya 30°?

Kunci Jawaban :

Diketahui: A = 5 cm dan θ = 30°.

y = A sinω t = 5 sin 30° = (5 cm) (1/2) = 2,5 cm.

Contoh Soal 11 :

Sebuah benda bermassa 2 gram digetarkan berdasarkan persamaan y = 0,05 sin 300t (semua satuan dalam SI). Tentukan kecepatan dan percepatan benda pada ketika t = 0,6 s.

Kunci Jawaban :

Diketahui: m = 2 g, y = 0,05 sin 300t, dan t = 0,6 s.

Contoh Soal 12 :

Sebuah partikel bergetar harmonik dengan periode 5 sekon dan amplitudo 7,5 cm. Berapakah kelajuan partikel pada ketika berada 4,5 cm dari titik setimbangnya?

Kunci Jawaban :

Diketahui: T = 5 sekon, A = 7,5 cm, dan y = 4,5 cm.

Contoh Soal 13 :

Sebuah titik melaksanakan gerak harmonik sederhana dengan periode T = 60 ms. Berapakah waktu minimum yang diharapkan titik semoga simpangannya sama dengan setengah amplitudonya?

Kunci Jawaban :

Diketahui T = 60 ms.
Gunakan persamaan simpangan untuk memilih waktu t semoga y = 1/2 A.

Contoh Soal 14 :

Sebuah gerak harmonik sederhana mempunyai amplitudo A = 6 cm. Berapakah simpangan getarnya ketika kecepatannya 1/2 kali kecepatan maksimum?

Kunci Jawaban :

Catatan Fisika :

Jam Pendulum

Pendulum yang terdapat pada jam merupakan salah satu pola gerak harmonik. Ayunan matematis pendulum tersebut berfungsi untuk mengatur gerak jarum jam. Anda pun sanggup merancang jam pendulum Anda sendiri dengan memanfaatkan bahan-bahan yang terdapat di sekitar lingkungan Anda dan memahami konsep gerak harmonik sederhana ini.

3. Fase dan Sudut Fase Gerak Harmonik Sederhana

Pada persamaan gerak harmonik sederhana dikenal beberapa istilah, menyerupai fase dan sudut fase. Secara fisis, fase yaitu kedudukan suatu benda dilihat dari arah getar dan simpangannya pada suatu ketika tertentu. Secara matematis, pernyataan ini dituliskan :
     (1-27)

Gambar 12. Sebuah gelombang sinus dengan simpul-simpulnya pada titik A, C, E, G, dan I, serta titik-titik puncaknya pada titik B, D, F, dan H.

Perhatikanlah Gambar 12. Titik A dan titik E serta titik B dan titik F dikatakan mempunyai fase yang sama alasannya yaitu simpangannya sama dan arah getarnya sama. Syarat semoga dua titik mempunyai fase yang sama yaitu :

Δθ = n. 2 π ; n = 0, 1, 2, ... atau
Δϕ = n ; n = 0, 1, 2, ...

Titik A dan titik C, titik B dan titik D dikatakan berlawanan fase alasannya yaitu arah getarnya berlawanan. Syarat semoga dua titik mempunyai fase yang berlawanan yaitu :

Δθ = (2n + 1) π ; n = 0, 1, 2, ... atau
Δϕ = (2n + 1) ; n = 0, 1, 2, ...

Apabila fase dan sudut fase getaran gerak harmonik diperhitungkan, akan didapatkan sebuah persamaan umum gerak harmonik sederhana yang dituliskan sebagai berikut.

y = A sin (ωt + θ₀)             (1-28)

dengan θ 0 = sudut fase awal getaraan (rad). Oleh alasannya yaitu itu, dari Persamaan (3–28) sanggup dinyatakan sudut fase :
    (1-29)
Contoh Soal 15 :

Dua buah titik partikel melaksanakan gerak harmonik sederhana pada satu garis lurus. Kedua titik partikel awalnya bergerak dari titik kesetimbangan pada ketika dan arah yang sama. Periode masing-masing titik partikel adalah T₁ = 1/3 sekon dan T₂ = 1/4 sekon. Tentukan:

a. sudut fase θ₁ dan θ₂,
b. fase ϕ₁ dan ϕ₂, dan
c. beda fase Δϕ kedua titik partikel sesudah bergerak selama t = 1/12 sekon.

Jawab :

4. Periode dan Frekuensi Gerak Harmonik Sederhana

Setiap benda yang melaksanakan gerak harmonik sederhana mempunyai besaran periode dan frekuensi. Berikut akan dibahas periode dan frekuensi pada getaran pegas dan ayunan sederhana.

a. Periode dan Frekuensi pada Getaran Pegas

Gambar 13. Suatu pegas melaksanakan gerak harmonik di sekitar titik setimbangnya

Perhatikanlah Gambar 13. Periode (T) yaitu waktu yang dibutuhkan pegas untuk melaksanakan satu kali gerak bolak-balik dari O – A – O – B – O, sedangkan frekuensi ( f ) yaitu kebalikan dari periode.
                                 (1-30)
                        (1-31)
Periode dan frekuensi getaran pegas diperoleh dari persamaan gaya pemulih dan Hukum Kedua Newton wacana gerak, yaitu :

F = –ky = ma

Oleh alasannya yaitu pada gerak harmonik y = A sinω t dan a = –ω²y, persamaan dituiskan menjadi

–kA sinω t = m( –ω²y)
k = mω² = m (2πf )²

sehingga diperoleh persamaan :

     (1-32)

    (1-33)
dengan:

m = massa beban pegas (kg), dan
k = konstanta pegas (N/m).

Contoh Soal 16 :

Sebuah pegas yang panjangnya 16 cm digantungkan vertikal. Kemudian, ujung bawahnya diberi beban 100 gram sehingga panjangnya bertambah 4 cm. Beban ditarik 3 cm ke bawah, kemudian dilepas hingga beban bergetar harmonik. Jika g = 10 m/s²,. tentukan:

a. tetapan pegas, dan
b. periode dan frekuensi getarannya.

Kunci Jawaban :

Diketahui: l = 16 cm, m = 100 g, dan y = 4 cm.

b. Periode dan Frekuensi pada Ayunan Sederhana

Periode ayunan yaitu waktu yang dibutuhkan ayunan itu untuk melaksanakan satu kali gerak bolak-balik dari titik P – O – Q – O – P, menyerupai terlihat pada Gambar 14.

Gambar 14. Ayunan bandul sederhana yang bergetar harmonik di sekitar titik kesetimbangannya.

Sama halnya dengan getaran pada pegas, periode dan frekuensi pada ayunan sederhana diperoleh dari persamaan gaya pemulih dan Hukum Kedua Newton, yaitu :

sehingga diperoleh persamaan periode dan frekuensi pada ayunan sederhana sebagai berikut.
            (1-34)
   (1-35)
dengan :

l = panjang tali (m), dan
g = percepatan gravitasi (m/s²).

Contoh 17 :

Sebuah ayunan sederhana melaksanakan gerak harmonik sederhana dengan panjang tali 40 cm. Jika g = 10 m/s², tentukanlah periode dan frekuensi ayunan tersebut.

Kunci Jawaban :

Diketahui : l = 40 cm dan g = 10 m/s².

Contoh Soal 18 :

Beban 100 gram digantungkan pada sebuah ayunan sederhana, kemudian disimpangkan sehingga bergerak bolak-balik dengan frekuensi 5 Hz. Jika panjang tali ayunan tersebut dikurangi sebesar 3/4-nya, tentukanlah frekuensinya.

Kunci Jawaban :

Diketahui: m = 100 g, f = 5 Hz, dan l₂ = 3/4 l₁ .

Hubungan frekuensi dan panjang tali dirumuskan :

Contoh Soal 19.

Sebuah ayunan sederhana menciptakan 30 ayunan dalam 1 menit. Jika g = 10 m/s² dan π² = 10, berapakah panjang tali ayunan tersebut?

Kunci Jawaban :

Diketahui: banyak ayunan = 30, t = 1 menit, g = 10 m/s², dan π² = 10.

Frekuensi ayunan yaitu banyaknya ayunan setiap sekon sehingga :

f = (30 ayunan / 60detik) = 1/2 Hz

Frekuensi ayunan untuk memilih panjang tali l adalah :

sehingga :

Contoh Soal 20 :

Pada getaran harmonik, jikalau massa beban yang digantung pada ujung bawah pegas 1 kg, periode getarannya 2 sekon. Jika massa beban ditambah menjadi 4 kg, periode getaran menjadi ....

a. 1/4 sekon
b. 1/2 sekon
c. 1 sekon
d. 4 sekon
e. 8 sekon

Kunci Jawaban :

Getaran harmonik pada pegas :

Anda kini sudah mengetahui Sifat Elastisas Bahan dan Persamaan Gerak Harmonik dan Hukum Hooke. Terima kasih anda sudah berkunjung ke Perpustakaan Cyber.

Referensi :

Saripudin, A., D. Rustiawan K., dan A. Suganda. 2009. Mudah Belajar Fisika 1 : untuk Kelas XI Sekolah Menengah Atas / Madrasah Aliyah Program Ilmu Pengetahuan Alam. Pusat Perbukuan Departemen Nasional, Departemen Pendidikan Nasional, Jakarta. p. 234.

Referensi Lainnya :

[1] http://en.wikipedia.org/wiki/Shock_absorber

[2] http://id.wikipedia.org/wiki/Robert_Hooke

Hewitt, Paul G. 1998. Conceptual Physics, Eight Edition. New York: Addison Wesley Longman.
